4級アンモニウム塩変性アクリルポリマー
1SX
- 二液硬化
- 変性アクリルポリマー
アクリット1SXシリーズは各種フィルムコーティング向け帯電防止処理剤としてご使用いただけます。
製品特長
- 4級アンモニウム塩型の帯電防止アクリルポリマーです。
- 低分子の界面活性剤と比較して耐久性に優れ、ブリードアウトしません。
- 透明性に優れ、ヘイズの影響を受けません。
- 少量添加で帯電防止効果を発現出来ます。
構造図
主な用途
- 剥離保護フィルム及び半導体テープ（剥離帯電防止：粘着剤）
- 光学ハードコートフィルム（反射防止フィルム製造用工程間帯電防止：ハードコート）
- 液晶部材向けコーティング（バックライト関連フィルム工程間帯電防止：熱硬化コート）
- 食品包装フィルム（埃及び微粉末物付着防止：AS処理剤）
ラインナップ・物性表
性状値
| 品名 | 不揮発分[％] | 粘度[mPa・s] | 溶剤組成 | タイプ | 国内化審法 |
|---|---|---|---|---|---|
| 1SX-1090 | 49.0±2.0 | 2,200±1,000 | MeOH | STD | 既存 |
| 1SX-1071I | 51.0±2.0 | 50±30 | EAc | 溶剤溶解性 | 少量新規 |
| 1SX-6001 | 41.0±1.5 | 25±15 | MeOH/PGM | 耐湿熱性 | 少量新規 |
| 1SX-3005J | 38.0±2.0 | 500±150 | EtOH/PGM/IPA/H20 | 中国/台湾法規対応 | 既存 |
＊不揮発分[％]：105℃/2h 粘度[mPa・s]：BM粘度計(25℃) 溶剤組成：MeOH＝メタノール PGM＝メトキシプロパノール EAc＝酢酸エチル EtOH＝エタノール
IPA＝イソプロピルアルコール H2O＝水
※参考データであり、保証するものではありません。
IPA＝イソプロピルアルコール H2O＝水
※参考データであり、保証するものではありません。

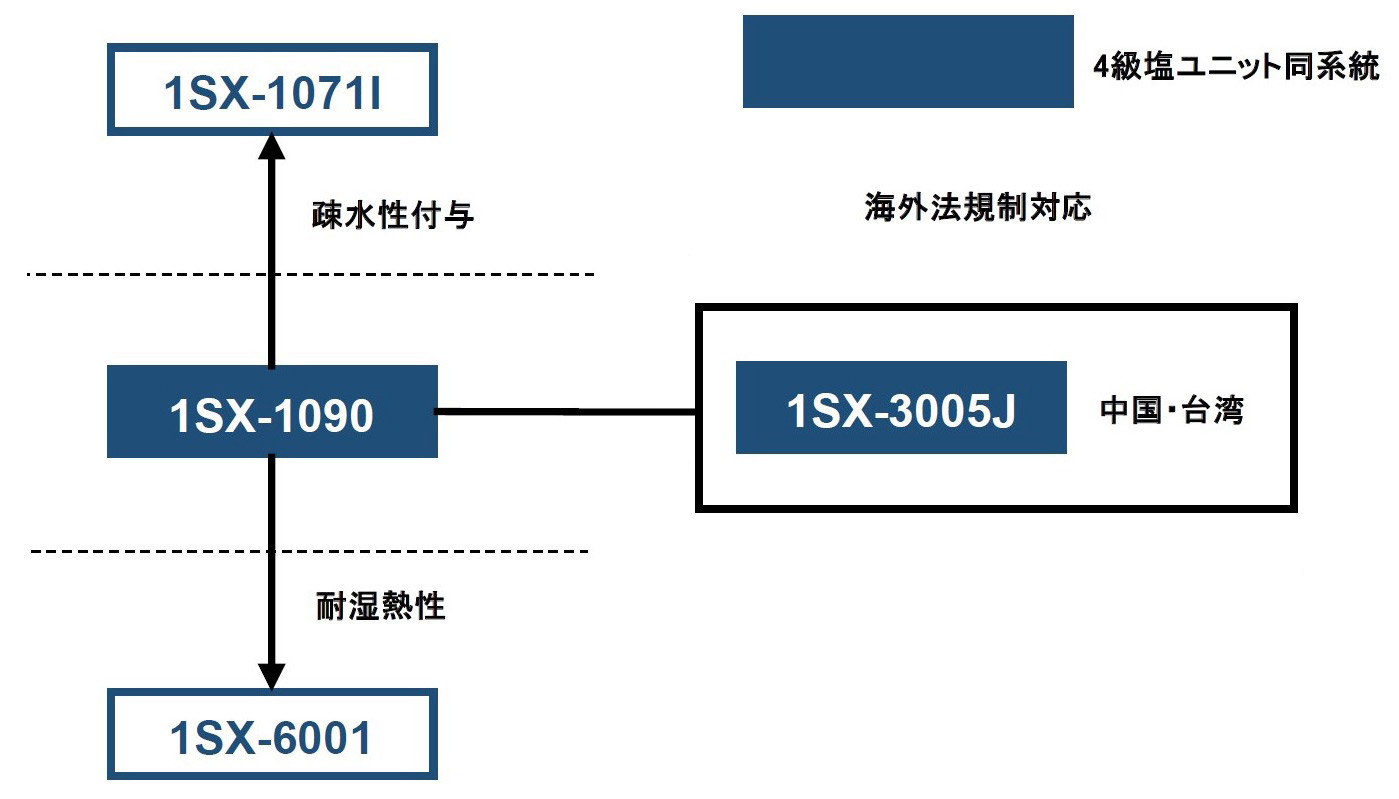

系統図
物性値
表面抵抗率
| 品名 | 抵抗値[Ω/□] | ||||
|---|---|---|---|---|---|
| 1SX-1090 | 1.0E×08 | ||||
| 1SX-1071I | 1.0E×11 |
＊膜厚：約2µm(ドライ) 基材：PET(100µm) 塗膜乾燥条件：80℃/1min
＊抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
＊抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
熱硬化系コーティング配合評価
| 品名 | 配合[NV比] | 抵抗値[Ω/□] | ヘイズ値[％] | 全光線透過率[％] | |
|---|---|---|---|---|---|
| 1SX-1090 | 主剤：アクリルポリオール 硬化剤：イソシアネート ＋ 1SXシリーズ(10％添加) |
1.0E×10～11 | ≦0.5 | ≧90 | |
| 1SX-1071I | 1.0E×11～12 | ≦0.5 | ≧90 | ||
| 1SX-6001 | 1.0E×10～11 | ≦2.0 | ≧80 |
アクリルポリオール：Tg=95℃ OH価=35 Mw=6.5万 イソシアネート：デュラネートTPA-100 配合比：OH/NCO=1/1
膜厚：約5µm(dry) 基材：PET(100μ) 塗膜乾燥：80℃/1min 養生：40℃/24Hr
抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
膜厚：約5µm(dry) 基材：PET(100μ) 塗膜乾燥：80℃/1min 養生：40℃/24Hr
抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
UV硬化系コーティング配合評価
| 品名 | 配合[NV比] | 抵抗値[Ω/□] | ヘイズ値[％] | 全光線透過率[％] | |
|---|---|---|---|---|---|
| 1SX-1090 | 主剤：多官能オリゴマー 光開始剤 (3％添加) ＋ 1SXシリーズ (5％添加) |
1.0E×09～10 | ≦0.5 | ≧90 | |
| 1SX-1071I | 1.0E×10～11 | ≦0.5 | ≧90 | ||
| 1SX-6001 | 1.0E×10～11 | ≦0.5 | ≧90 |
多官能オリゴマー：DPHA(ジペンタエリスリトールヘキサアクリレート) 光開始剤：Omnirad184 UV照射：高圧水銀ランプ（照射量/照度(cm²)：200mJ/530mW
膜厚：約5µm(dry) 基材：PET(100µm) 塗膜乾燥：80℃/1min 抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
膜厚：約5µm(dry) 基材：PET(100µm) 塗膜乾燥：80℃/1min 抵抗値測定条件：25℃ 55%RH(印加電圧100V)
※参考データであり、保証するものではありません。
溶媒溶解性／適用樹脂
| 品名 | 溶媒溶解性 | 適用樹脂系 | |||||
|---|---|---|---|---|---|---|---|
| アルコール系 | エステル系 | ケトン系 | ハードコート | 粘接着剤 | 熱硬化樹脂 | 単独使用推奨 | |
| 1SX-1090 | ○ | △ | ○ | ー | ー | ○ | ○ |
| 1SX-1071I | ○ | ○ | ○ | ー | ○ | ○ | ー |
| 1SX-6001 | ○ | ○ | ○ | ○ | ○ | ○ | ー |
| 1SX-3005J | ○ | × | × | ○ | ー | ○ | ○ |
＊溶媒溶解性：1SXシリーズを「NV＝10%」まで希釈 〇→溶解 △→白濁 ×→沈殿
適用樹脂系：各コーティング用途におけるメインバインダーへの適用可否 〇→適用可
※参考データであり、保証するものではありません。
適用樹脂系：各コーティング用途におけるメインバインダーへの適用可否 〇→適用可
※参考データであり、保証するものではありません。

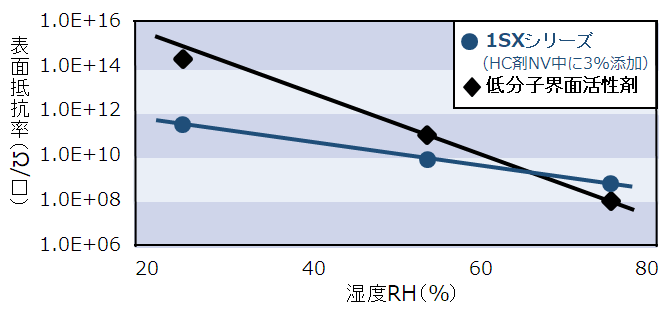

湿度依存性
- 法規制について
- 法令を遵守し、当社SDSをご参照の上、ご使用ください。
（土・日・祝日及び当社指定休業日をのぞく）
