ウレタン変性アクリルポリマー
8UA
- 油性
- 熱可塑
- 二液硬化
- ポリオールタイプ
- 変性アクリルポリマー
- 高密着性（プライマー）
各種プラスチックへのプライマーや塗料の密着付与剤としてご使用いただけます。
製品特長
- 各種プラスチック基材への密着性に優れます。
- アクリルへ官能基を持たせることができます。
- アクリルとウレタンの比率を変えて物性をコントロールできます。

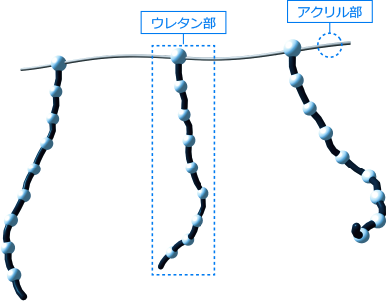

構造図
主な用途
- 各種プラスチックのコーティング剤
- 木工塗料用
- 金属塗料用
- コーティング剤の密着改良剤
ラインナップ・物性表
ポリマー物性
| 品名 | 加熱残分[wt%] | 粘度[mPa・s] | 分子量[Mw](参考値) | アクリルTg(理論値)[℃] | 酸価(ワニス)[mgKOH/g] | OH価(ワニス/理論値)[mgKOH/g] |
|---|---|---|---|---|---|---|
| 8UA-017 | 48.5±1.0 | 1200±500 | 40,000 | 50 | 10±1.0 | ー |
| 8UA-146 | 40.0±2.0 | 275±225 | 30,000 | 82 | 2.3±1.0 | 17 |
| 8UA-301 | 30.0±2.0 | 60±40 | 30,000 | 60 | 1.6±1.0 | 11 |
| 8UA-318 | 40.0±2.0 | 175±125 | 30,000 | 82 | 2.3±1.0 | 17 |
| 8UA-347A | 30±2.0 | 65±35 | 50,000 | 75 | ー | 30 |
| 8UA-366 | 35.5±1.0 | 60±40 | 30,000 | 27 | 2.3±0.5 | 32 |
| 品名 | ウレタン/アクリル 配合比 |
ウレタン組成 | 溶剤組成 | |||
|---|---|---|---|---|---|---|
| 8UA-017 | 50/50 | ポリエーテル系 | EAc/IPA | |||
| 8UA-146 | 30/70 | ポリエステル系 | EAc/MEK/IPA | |||
| 8UA-301 | 40/60 | ポリエステル系 | MEK/IPA | |||
| 8UA-318 | 30/70 | ポリエステル系 | EAc/MEK/IPA | |||
| 8UA-347A | 20/80 | ポリカーボネート系 | MEK/IPA | |||
| 8UA-366 | 30/70 | ポリカーボネート系 | EAc/MEK/IPA |
- ＊試験条件 加熱残分[wt%]：150℃/2h 粘度[mPa・s]：BM粘度計(25℃) 溶剤組成：EAc=酢酸エチル IPA=2-プロパノール MEK=メチルエチルケトン
- ※参考データであり、保証するものではありません。
塗膜物性（単体）
| 品名 | タック感 | 密着性 | ||||
|---|---|---|---|---|---|---|
| 未処理PET | PMMA | PC | ||||
| 8UA-017 | なし | ○ | ○ | ○ | ||
| 8UA-146 | なし | △ | ○ | ○ | ||
| 8UA-301 | なし | ○ | ○ | ○ | ||
| 8UA-318 | なし | ○ | ○ | ○ | ||
| 8UA-347A | なし | ○ | ○ | ○ | ||
| 8UA-366 | なし | ○ | ○ | ○ | ||
- ＊製膜条件 膜厚：約3µm 乾燥：80℃×1min.
- ＊評価条件 密着性碁盤目試験：〇=100/100 〇△=90～80/100 △=79～50/100 △×=49～20/100 ×=19～0/100
- ※参考データであり、保証するものではありません。
密着性
| 品名 | 密着性 | |||||
|---|---|---|---|---|---|---|
| 未処理PET | PMMA | PC | ||||
| 8UA-146 | △ | ○ | ○ | |||
| 8UA-301 | △ | ○ | ○ | |||
| 8UA-318 | △ | ○ | ○ | |||
| 8UA-347A | ○ | ○ | ○ | |||
| 8UA-366 | ○△ | ○ | ○ | |||
- ＊製膜条件 硬化剤：デュラネート24A-100、NCO/OH = 1.0 触媒：ネオスタンU-100
膜厚：約3µm 乾燥：80℃×1min. エージング：65℃×72h - ＊評価条件 密着性碁盤目試験：〇=100/100 〇△=90～80/100 △=79～50/100 △×=49～20/100 ×=19～0/100
- ※参考データであり、保証するものではありません。
塗膜物性（イソシアネート硬化）
HDIビウレット型の硬化剤を使用し塗膜を作成した際の物性になります。
| 品名 | Tg(実測値)[℃] | 鉛筆硬度 | 耐薬品性 | 耐ブロッキング性 | |||
|---|---|---|---|---|---|---|---|
| MEK | PGM | ||||||
| 8UA-146 | 102 | F | ◎ | ◎ | ◎ | ||
| 8UA-301 | 87 | B | △ | △ | ◎ | ||
| 8UA-318 | 108 | F | ◎ | ◎ | ◎ | ||
| 8UA-347A | 116 | F | ◎ | ◎ | ◎ | ||
| 8UA-366 | 92 | HB | ◎ | ◎ | ◎ | ||
- ＊製膜条件 硬化剤：デュラネート24A-100、NCO/OH = 1.0 触媒：ネオスタンU-100
膜厚：約3µm 基材：100µm易接着PET 乾燥：80℃×1min. エージング：65℃×72h - ＊試験条件 鉛筆硬度：JISKS600準拠(荷重750g) 耐薬品性：MEK,PGM＝10回ラビング(荷重100g) 耐ブロッキング性：500g荷重 40℃×24h
- ＊評価条件 耐薬品性：◎=外観変化なし ○=外観僅かに変化あり △=完全に白化 ×=溶解 耐ブロッキング性：◎=変化なし ○=わずかに変化あり ×=跡あり
- ※参考データであり、保証するものではありません。
- 法規制について
- 法令を遵守し、当社SDSをご参照の上、ご使用ください。
（土・日・祝日及び当社指定休業日をのぞく）
